TDC 622 EDGEMASTER-5A MECAL ΔΙΠΛΟ ΠΡΙΟΝΙ
Αναφορά:
0,00 €
δεν περιλαμβάνει ΦΠΑ
ΔΙΠΛΟ ΠΡΙΟΝΙ TDC 622 EDGEMASTER-5A MECAL
ΑΛΟΥΜΙΝΙΟΥ-PVC 5 ΑΞΟΝΩΝ CNC
ΑΛΟΥΜΙΝΙΟΥ-PVC 5 ΑΞΟΝΩΝ CNC
Μεταφορά στο χώρο σας με όποιο μέσον σας εξυπηρετεί
Δυνατότητα Εγκατάστασης και Επίδειξης απο την εταιρεία μας.

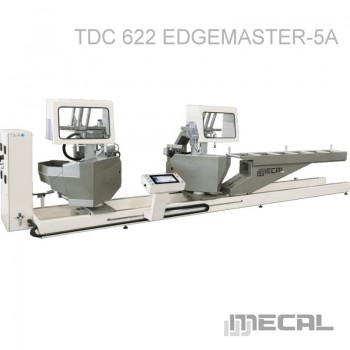

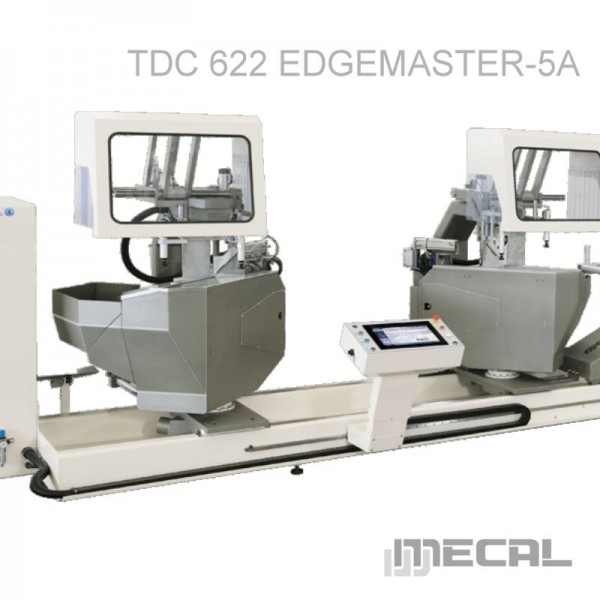

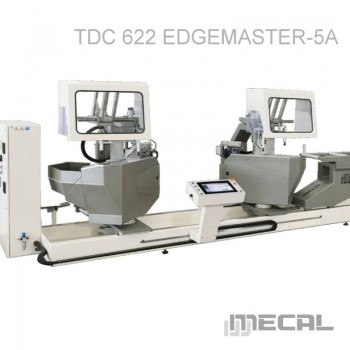

Διπλό πρίονι αλουμινίου TDC 622 EDGEMASTER-5A 5 ΑΞΟΝΩΝ
ΔΙΠΛΟ ΠΡΙΟΝΙ ΑΝΕΡΧΟΜΕΝΩΝ ΔΙΣΚΩΝ ΓΙΑ ΔΥΣΚΟΛΕΣ ΕΝΩΣΕΙΣ ΣΕ ΟΠΟΙΕΣΔΉΠΟΤΕ ΜΟΙΡΕΣ
Σταθερή μονάδα κοπής στα αριστερά. Ηλεκτροκίνητη τοποθέτηση της κινητής μονάδας κοπής.
Το Πριόνι είναι με 5 Άξονες που τους διαχειρίζεται μέσω CNC, που οδηγείται από σερβοκινητήρες 5,0 kw έκαστος.
Περιστροφή τραπεζιών κοπής προς τα έξω και προς τα μέσα.
Κλίση των ομάδων κοπής έως 45 °.
Τυπικός κύκλος κοπής με περιστρεφόμενη κίνηση των κοπτικών μονάδων. Δυναμικός κύκλος κοπής με τη μεταφορά των ομάδων κοπής σε συνδυασμό με την περιστρεφόμενη κίνηση των μονάδων κοπής.

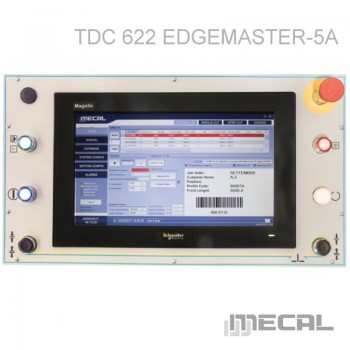

Μονάδα ελέγχου με οθόνη αφής 15 "
ΕΞΟΠΛΙΣΜΕΝΟ ΜΕ MS WINDOWS EMBEDDED υπολογιστή - TDC 622 EDGEMASTER-5A
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - TDC 622 EDGEMASTER-5A
Ευρεία ικανότητα κοπής επίσης με δίσκους Ø 600 mm
Λίπανση εργαλείων με σύστημα λίπανσης ελάχιστης ποσότητας (σύστημα MQL)
Δυναμικά προστατευτικά προστασίας για συνολική κάλυψη της περιοχής κοπής
Τα συστήματα ασφάλισης του προφίλ είναι κινητά με αυτόματες κινήσεις συνδεδεμένες με τις γωνιακές θέσεις των βάσεων κοπής.
Εξοπλισμένο με μηχανοκίνητο μεταφορικό ιμάντα για ρινίσματα και αποκόμματα.
Προκατασκευασμένο για τη σύνδεση ενός αναρροφητήρα .
ΠΡΟΒΟΛΗ ΤΕΧΝΙΚΩΝ ΔΕΔΟΜΕΝΩΝ
Χρήσιμο μήκος κοπής (μέγιστο 90 °) mm 5000 6000
Χρήσιμο μήκος κοπής (ελάχ. 90 °) mm 390
Διάμετρος του δίσκου πριονιού mm 600
Διάμετρος τρύπας δίσκου πριονιού mm 32
Ταχύτητα του περιστρεφόμενου εργαλείου rpm 2800
Ισχύς του κινητήρα kW 5,0 (x2)
Εγκατεστημένη ηλεκτρική ισχύ Kw 13,8
Τάση V 400
Συχνότητα 50 Hz
Ηλεκτρικές φάσεις 3 + N + T
Ονομαστική ηλεκτρική απορρόφηση A 30
Συνεχής ροπή με κλειδωμένο ρότορα Nm 2,4
Επαναληψιμότητα τοποθέτησης mm ± 0,015
Πνευματική ράβδος πίεσης λειτουργίας 7
Κατανάλωση αέρα πεπιεσμένου αέρα ανά κύκλο εργασίας Nl 55
Ωφέλιμο μήκο5 μ.
Συνολικές διαστάσεις mm L / L = ± 7400
L / W = ± 2600
A / H = ± 1700/2050
Βάρος (5 μ. Χρήσιμο εγκεφαλικό επεισόδιο) kg ± 2440
Ωφέλιμο μήκος 6 μ.
Συνολικές διαστάσεις mm L / L = ± 8400
L / W = ± 2600
A / H = ± 1700/2050
Βάρος του μηχανήματος (6 μ. Ωφέλιμη διαδρομή) kg ± 2520
ΔΙΠΛΟ ΠΡΙΟΝΙ ΑΝΕΡΧΟΜΕΝΩΝ ΔΙΣΚΩΝ ΓΙΑ ΔΥΣΚΟΛΕΣ ΕΝΩΣΕΙΣ ΣΕ ΟΠΟΙΕΣΔΉΠΟΤΕ ΜΟΙΡΕΣ
Σταθερή μονάδα κοπής στα αριστερά. Ηλεκτροκίνητη τοποθέτηση της κινητής μονάδας κοπής.
Το Πριόνι είναι με 5 Άξονες που τους διαχειρίζεται μέσω CNC, που οδηγείται από σερβοκινητήρες 5,0 kw έκαστος.
Περιστροφή τραπεζιών κοπής προς τα έξω και προς τα μέσα.
Κλίση των ομάδων κοπής έως 45 °.
Τυπικός κύκλος κοπής με περιστρεφόμενη κίνηση των κοπτικών μονάδων. Δυναμικός κύκλος κοπής με τη μεταφορά των ομάδων κοπής σε συνδυασμό με την περιστρεφόμενη κίνηση των μονάδων κοπής.
Μονάδα ελέγχου με οθόνη αφής 15 "
ΕΞΟΠΛΙΣΜΕΝΟ ΜΕ MS WINDOWS EMBEDDED υπολογιστή - TDC 622 EDGEMASTER-5A
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - TDC 622 EDGEMASTER-5A
Ευρεία ικανότητα κοπής επίσης με δίσκους Ø 600 mm
Λίπανση εργαλείων με σύστημα λίπανσης ελάχιστης ποσότητας (σύστημα MQL)
Δυναμικά προστατευτικά προστασίας για συνολική κάλυψη της περιοχής κοπής
Τα συστήματα ασφάλισης του προφίλ είναι κινητά με αυτόματες κινήσεις συνδεδεμένες με τις γωνιακές θέσεις των βάσεων κοπής.
Εξοπλισμένο με μηχανοκίνητο μεταφορικό ιμάντα για ρινίσματα και αποκόμματα.
Προκατασκευασμένο για τη σύνδεση ενός αναρροφητήρα .
ΠΡΟΒΟΛΗ ΤΕΧΝΙΚΩΝ ΔΕΔΟΜΕΝΩΝ
Χρήσιμο μήκος κοπής (μέγιστο 90 °) mm 5000 6000
Χρήσιμο μήκος κοπής (ελάχ. 90 °) mm 390
Διάμετρος του δίσκου πριονιού mm 600
Διάμετρος τρύπας δίσκου πριονιού mm 32
Ταχύτητα του περιστρεφόμενου εργαλείου rpm 2800
Ισχύς του κινητήρα kW 5,0 (x2)
Εγκατεστημένη ηλεκτρική ισχύ Kw 13,8
Τάση V 400
Συχνότητα 50 Hz
Ηλεκτρικές φάσεις 3 + N + T
Ονομαστική ηλεκτρική απορρόφηση A 30
Συνεχής ροπή με κλειδωμένο ρότορα Nm 2,4
Επαναληψιμότητα τοποθέτησης mm ± 0,015
Πνευματική ράβδος πίεσης λειτουργίας 7
Κατανάλωση αέρα πεπιεσμένου αέρα ανά κύκλο εργασίας Nl 55
Ωφέλιμο μήκο5 μ.
Συνολικές διαστάσεις mm L / L = ± 7400
L / W = ± 2600
A / H = ± 1700/2050
Βάρος (5 μ. Χρήσιμο εγκεφαλικό επεισόδιο) kg ± 2440
Ωφέλιμο μήκος 6 μ.
Συνολικές διαστάσεις mm L / L = ± 8400
L / W = ± 2600
A / H = ± 1700/2050
Βάρος του μηχανήματος (6 μ. Ωφέλιμη διαδρομή) kg ± 2520
ΕΞΟΠΛΙΣΜΟΣ - TDC 622 EDGEMASTER-5A
ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ
ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ
Κινητός κυλιόμενος μεταφορέας (3,5 m)
Λεπίδα πριονιού TCT Ø 600 mm (αρ. 2)
Πνευματικοί κάθετοι σφικτήρες (αρ. 2 ζεύγη)
Σύστημα λίπανσης ελάχιστης ποσότητας (σύστημα MQL)
Μεταφορική ταινία PVC sw για αποκομματα
Ομάδα επεξεργασίας πεπιεσμένου αέρα (φίλτρο αέρα / λιπαντικό / ρυθμιστής)
ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ
Λεπίδα πριονιού TCT Ø 600 mm (αρ. 2)
Πνευματικοί κάθετοι σφικτήρες (αρ. 2 ζεύγη)
Σύστημα λίπανσης ελάχιστης ποσότητας (σύστημα MQL)
Μεταφορική ταινία PVC sw για αποκομματα
Ομάδα επεξεργασίας πεπιεσμένου αέρα (φίλτρο αέρα / λιπαντικό / ρυθμιστής)
ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ
Δίσκοι πριονιού TCT Ø 600 mm
Υποστήριξη αρθρωτού τεμαχίου (λειτουργεί αυτόματα)
Κινητή ηλεκτρική σκούπα
Σετ αυτόματης εκκίνησης ηλεκτρικής σκούπας
Εκτυπωτής θερμικής μεταφοράς
Κιτ προετοιμασίας για χρήση εκτυπωτή
Συσκευή ανάγνωσης γραμμικού κώδικα
Υποστήριξη αρθρωτού τεμαχίου (λειτουργεί αυτόματα)
Κινητή ηλεκτρική σκούπα
Σετ αυτόματης εκκίνησης ηλεκτρικής σκούπας
Εκτυπωτής θερμικής μεταφοράς
Κιτ προετοιμασίας για χρήση εκτυπωτή
Συσκευή ανάγνωσης γραμμικού κώδικα
Ειδικοί αριθμοί αναφοράς
