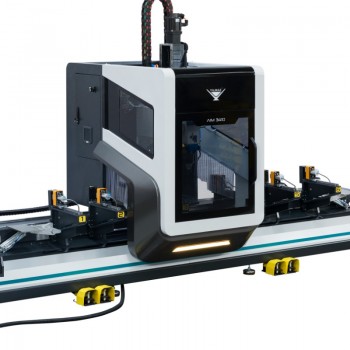

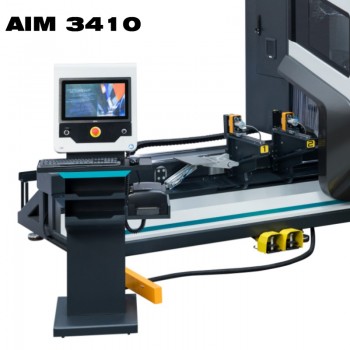

ΚΕΝΤΡΟ ΚΑΤΕΡΓΑΣΙΑΣ AIM 3410 YILMAZ (4 AXIS)

1. ΕΠΙΣΚΟΠΗΣΗ

Το AIM 3410 είναι μηχάνημα 4 αξόνων ελεγχόμενο με CNC σχεδιασμένο ειδικά για την κατεργασία όλων των τύπων αλουμινίου και PVC προφίλ, κράματα χαμηλής περιεκτικότητας σε άνθρακα και προφίλ χάλυβα με λεπτό τοίχωμα που διατίθενται στην αγορά. Με το χαρακτηριστικό του 4ου άξονα, αυτό μπορεί επίσης να κατεργαστεί 3 επιφάνειες του προφίλ.

Η γρήγορη αλλαγή εργαλείων παρέχεται από την κινητή και εν σειρά μονάδα γεμιστήρα που είναι εξοπλισμένη με 8 standard εργαλεία. Προκειμένου να ελαχιστοποιηθεί ο χρόνος αλλαγής εργαλείου, ο γεμιστήρας (αποθήκη) εργαλείων σχεδιάστηκε στον κινούμενο άξονα Υ του μηχανήματος.

Το μηχάνημα παρέχει ευέλικτη δυνατότητα επεξεργασίας ειδικά σε εφαρμογές πρόσοψης με τον δίσκο κοπής180 mm διαμέτρου.

Το μηχάνημα έχει τη δυνατότητα αυτόματης τοποθέτησης των σφιγκτήρων προφίλ με το πρόγραμμα YILMAZ AIMCAM.

Το μπροστινό μέρος του μηχανήματος είναι εξοπλισμένο με κινητή πόρτα με διάφανο παράθυρο από πολυανθρακικό υλικό ώστε να διευκολύνεται η παρακολούθηση της επεξεργασίας του τεμαχίου εργασίας από τον χειριστή. Έτσι, διασφαλίζεται η ασφαλής λειτουργία του χειριστή.

2. ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

2.1. Γενικά χαρακτηριστικά:

❖ Σύστημα αυτοματισμού που παρέχει κίνηση CNC σε 4 άξονες

❖ Εργαλειοθήκη χωρητικότητας 7 τεμ. κοπτικών εργαλείων και 1 τεμ. δίσκου 180 mm διαμέτρου.

❖ Αυτόματη τοποθέτηση σφικτήρων

❖ Μονάδα ψύξης εργαλείου με ψεκασμό ελεγχόμενη με PLC

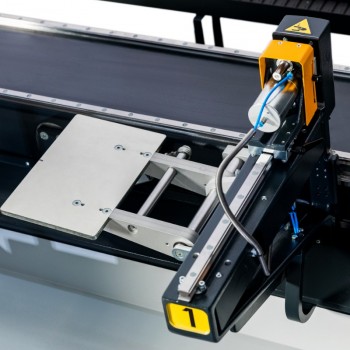

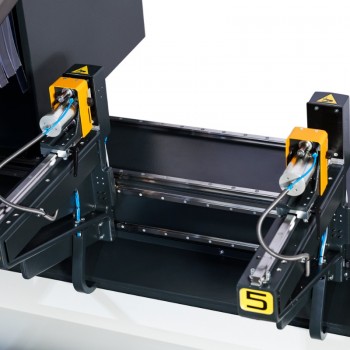

❖ 4 τεμ. αυτόματων σφιγκτήρων που συγκρατούν σταθερά τα τεμάχια εργασίας.

❖ 1 τεμ.πνευματικό στοπ που χρησιμοποιείται για την τοποθέτηση του τεμαχίου προς την κατεύθυνση Χ (το δεύτερο είναι προαιρετικό)

❖ Αυτόματο κεντρικό σύστημα λίπανσης για ράγες και ρουλεμάν

❖ Σύστημα λίπανσης κουζινέτων για άξονες X, Y και Z

❖ Ειδικό πρόγραμμα CAM που αναπτύχθηκε από την ομάδα μηχανικών Yilmaz

❖ Κάλυμμα ασφαλείας για τον χειριστή

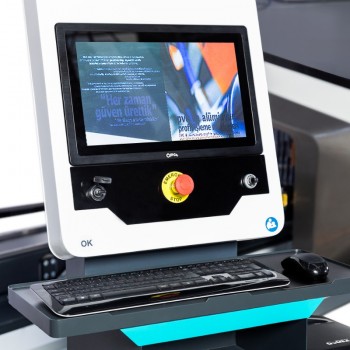

❖ Έγχρωμη οθόνη αφής 15''

❖ Εισαγωγή προγράμματος μέσω USB flash memory stick

❖ Τυπική γλώσσα προγραμματισμού κώδικα ISO «G».

❖ Δυνατότητα τεχνικής υποστήριξης μέσω απομακρυσμένης σύνδεσης μέσω υπολογιστή

❖ Υποστήριξη πολλών γλωσσών

❖ Ειδικό ερμάριο ηχομόνωσης γύρω από το κέντρο μηχανουργικής κατεργασίας

❖ Συμπαγής ατσάλινη κατασκευή του σασί και ισχυρή γέφυρα δυναμικής απόδοσης

❖ Φωτισμός LED στο ντουλάπι

❖ Το κινητό χειριστήριο σάς επιτρέπει να κοντρολάρετε την εργασία πριν τρέξετε με ταχύτητα (προαιρετικό)
