ΜΟΝΑΔΑ ΚΟΠΗΣ-ΚΑΤΕΡΓΑΣΙΑΣ MC 316 SWING MECAL

Αναφορά:

0,00 €
δεν περιλαμβάνει ΦΠΑ

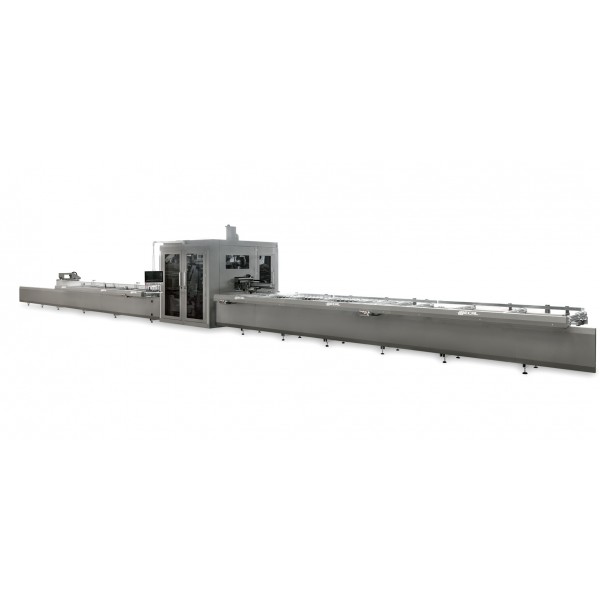

ΜΟΝΑΔΑ ΚΟΠΗΣ-ΚΑΤΕΡΓΑΣΙΑΣ MC 316 SWING ΤΗΣ MECAL


Μεταφορά στο χώρο σας με όποιο μέσον σας εξυπηρετεί



Δυνατότητα Εγκατάστασης και Επίδειξης απο την εταιρεία μας.

ΜΟΝΑΔΑ ΚΟΠΗΣ-ΚΑΤΕΡΓΑΣΙΑΣ MC 316 SWING ΤΗΣ MECAL

  • Τροφοδότης ράβδων με αυτόματη φόρτωση
  • Πάγκος εκφόρτωσης με μεταφορική ταινία για αποθήκευση επεξεργασμένων τεμαχίων.
  • Μονάδα φρεζαρίσματος- διάτρησης σε 4 άξονες
  • Μονάδα κοπής



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - MC 316 SWING

Τροφοδότης ράβδων με αυτόματη φόρτωση που αποτελείται από τρεις άξονες (U – V – W)

Προαιρετική περιστροφή λαβής "άξονας C".

Πάγκος εκφόρτωσης κατασκευασμένος από μεταφορική ταινία με αποθήκευση επεξεργασμένων τεμαχίων.

Μονάδα φρεζαρίσματος- διάτρησης

4 άξονες: X = κατά μήκος; Y = εγκάρσια; Z = κάθετη; A = περιστροφή άξονα εργαλείων

Όλες οι μονάδες φρεζαρίσματος-διάτρησης  είναι τοποθετημένες σε δακτύλιο περιστροφής, μπορούν να τοποθετηθούν συνεχώς από 0° έως 360°,
ελεγχόμενες από CNC, αριθμός ηλεκτροατράκτων = 6

Μονάδα κοπής: μονάδα κοπής με φθίνουσα κίνηση τριών αξόνων.

Υ1 = εγκάρσια μονάδα κοπής. Z1 = κάθετη; B = περιστροφή μονάδας κοπής

Δίσκος κοπής Ø 550 χλστ.

Γωνίες 22,5° / 157,5° σε όλες τις ενδιάμεσες ηλεκτρονικά.

Κάθετοι – οριζόντιοι σφιγκτήρες

Υλικό / Λογισμικό: Επιτραπέζιος υπολογιστής, λειτουργικό σύστημα Windows 10, οθόνη TFT-LCD, πληκτρολόγιο και ποντίκι Qwerty.
Εύκολο και διαισθητικό λογισμικό με 3D γραφικό περιβάλλον


ΛΕΠΤΟΜΕΡΗΣ ΑΝΑΛΥΣΗ ΕΞΟΠΛΙΣΜΟΥ



ΠΕΡΙΓΡΑΦΗ



ΦΟΡΤΩΣΗ ΜΠΑΡΩΝ

Μέγιστο μήκος ράβδου 7200 mm

Ελάχιστο μήκος ράβδου 1000 mm

Στο τραπέζι φόρτωσης είναι τοποθετημένα τα προφίλ σε απόσταση βημάτων, μέχρι το μέγιστο συνολικό πλάτος φόρτωσης 2200 mm και βάρος 500 kg.

Το CNC διαχειρίζεται την τροφοδοσία του τραπεζιού φόρτωσης όπου τοποθετούνται τα προφίλ και την αυτόματη τοποθέτηση του βραχίονα τροφοδοσίας.

Σημείο αναφοράς ΑΡΙΣΤΕΡΑ.

Ο πίνακας φόρτωσης μπορεί επίσης να ενεργοποιηθεί σε χειροκίνητη λειτουργία προκειμένου να απλοποιηθεί η λειτουργία φόρτωσης των προφίλ πριν από την έναρξη του κύκλου εργασίας.



ΤΡΑΠΕΖΙ ΦΟΡΤΩΣΗΣ ΜΕ ΜΠΡΑΤΣΟ ΠΡΟΩΘΗΤΗ

Το τραπέζι φόρτωσης με αυτόματη τροφοδοσία του προφίλ είναι κατασκευασμένο από ηλεκτρ. συγκολλημένη χαλύβδινη κατασκευή,
όπου είναι τοποθετημένη μια δοκός με γραμμικούς οδηγούς και γραμμικά ρουλεμάν και όπου τοποθετείται μια σχάρα ακριβείας
με κεκλιμένα δόντια για την κίνηση ενός αυτόματου βραχίονα ώθησης κατά μήκος του U άξονα της μηχανής.

Ο βραχίονας ώθησης είναι ελεγχόμενος από CNC, εξοπλισμένος με μια λαβή που παίρνει το προφίλ που είναι φορτωμένο στο τραπέζι
και το μεταφέρει στην περιοχή κατεργασίας/κοπής.

Το προφίλ ολισθαίνει μια μακρά διαδρομή εξοπλισμένη με ουδέτερους κυλίνδρους που αποφεύγουν τις γρατσουνιές του κομματιού.

Η μονάδα λαβής ελέγχεται από 3 άξονες (U, V, W)

Τροφοδοσία ράβδου άξονα U – Διαδρομή = 9350 mm

Οριζόντια ρύθμιση άξονα V – Διαδρομή = 225 mm

Άξονας W Κατακόρυφη ρύθμιση – Διαδρομή = 200 mm

C Περιστροφή λαβής άξονα 0° - 180° (προαιρετικό)

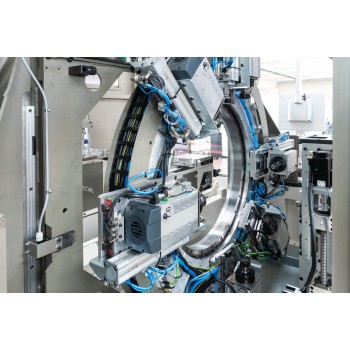

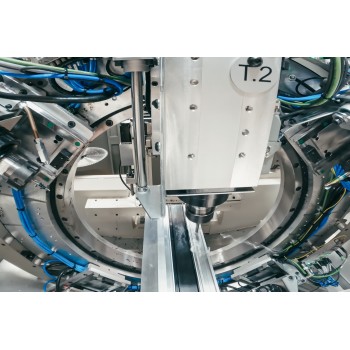

ΜΟΝΑΔΑ ΦΡΕΖΑΡΙΣΜΑΤΟΣ ΚΑΙ ΔΙΑΤΡΗΣΗΣ

4 άξονες με έλεγχο CNC με κινητήρες SERVO X-Y-Z-A (δακτύλιος σερβοκινητήρων)

Όλες οι μονάδες φρεζαρίσματος και διάτρησης είναι τοποθετημένες στον δακτύλιο, μπορούν να τοποθετηθούν σε συνεχή λειτουργία
από 0° έως 380° (-190° +190°) που ελέγχονται από CNC, ο μέγιστος αριθμός ηλεκτρο-ατράκτων είναι 6 μονάδες.

Η ψύξη των εργαλείων γίνεται από MQL (Minimal Quantity Lubrication)

Όλοι οι συρόμενοι οδηγοί και οι βίδες με κυκλικό και γραμμικά ρουλεμάν λιπαίνονται μέσω ενός αυτόματου κεντρικού συστήματος.

4 σερβοκινητήρες kW 4,5 24000 σ.α.λ

Παξιμάδι βάσης εργαλείου ER 32

Χειροκίνητη αλλαγή εργαλείων

Αερόψυξη κινητήρων

Ικανότητα μηχανικής κατεργασίας του προφίλ L 250 (με την επιφύλαξη τεχνικής επαλήθευσης της κατεργασίας)

Ικανότητα μηχανικής κατεργασίας του προφίλ H 150 (με την επιφύλαξη τεχνικής επαλήθευσης της κατεργασίας)

Ταχύτητα περιστροφής του διογκωτικού δακτυλίου: 0-90 = 1s 0-180 = 1,8s 0-360 = 3s (s = δευτερόλεπτο)

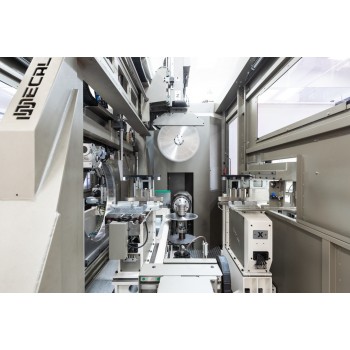

ΜΟΝΑΔΑ ΚΟΠΗΣ 3 Άξονες

Η μονάδα κοπής με κίνηση με ιμάντα POLY V, CNC περιστροφή της μονάδας εντός 180°, ελεγχόμενη από σερβοκινητήρα.

Δίσκος πριονιού Φ 550

Οριζόντιοι και κάθετοι σφιγκτήρες

Δυνατότητα κοπής L 250 (με την επιφύλαξη τεχνικής επαλήθευσης της κατεργασίας)

Δυνατότητα κοπής H 150 (με την επιφύλαξη τεχνικής επαλήθευσης της κατεργασίας)

Μοτέρ ΔΊΣΚΟΥ kW 2,7 (3,7 Hp)

Αισθητήρες ασφαλείας

Ελάχιστη κοπή στις 90° = 0

Ελάχιστη κοπή στις 45°/ 135° = 370 mm (με αυτόματη εκφόρτωση του τεμαχίου)

Λίπανση δίσκου με σύστημα οικονομίας λαδιού Venturi




ΤΡΑΠΕΖΙ ΕΚΦΟΡΤΩΣΗΣ

Το τραπέζι εκφόρτωσης, είναι κατασκευασμένο από χάλυβα και αλουμίνιο με την παρουσία ιμάντα μεταφοράς.

Ένα κινητό άκρο που ενεργοποιείται πνευματικά σπρώχνει το προφίλ σε μια συγκεκριμένη περιοχή στάθμευσης, όπου υπάρχει μια σειρά από ιμάντες που εγγυώνται καλή αντίσταση στη φθορά και χαμηλό συντελεστή τριβής, έτσι ώστε το επεξεργασμένο προφίλ να γλιστράει εύκολα προς τα έξω.

Διάσταση τραπεζιού: 5000 x 1700 mm

Προαιρετικά: 7200 x 1700 mm




ΥΛΙΚΟ/ΛΟΓΙΣΜΙΚΟ/ΗΛΕΚΤΡΙΚΟ ΣΧΕΔΙΟ

Επιτραπέζιος υπολογιστής, Windows 10, οθόνη TFT-LCD, πληκτρολόγιο QWERTY, ποντίκι USB

Το λειτουργικό σύστημα είναι Windows 10

Αποθήκευση δεδομένων προφίλ

Διαχείριση λίστας εργασιών από εξωτερικά προγράμματα

Παραμετρικός προγραμματισμός

Διεπαφή δικτύου

Δυνατότητα διαχείρισης εκτυπωτή ετικετών (προαιρετικό)

Δυνατότητα διεπαφής για το Industry 4.0

Αυτοδιαγνωστικό

Net-υπηρεσία για απομακρυσμένη σύνδεση
