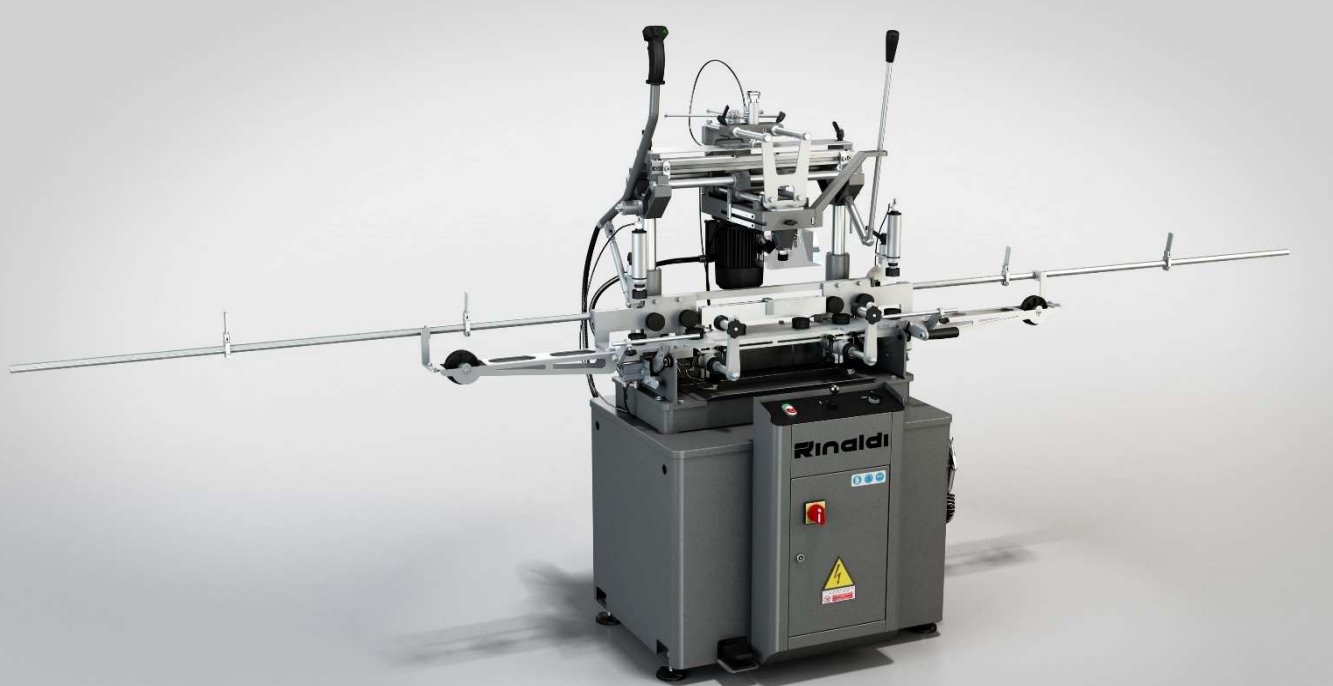

RINALDI PAN 36

Παντογράφος μονός περιστρεφόμενου τραπεζιού PAN 36 RINALDI

Περιγραφή
Παντογράφος μιας κεφαλής χειροκίνητα ελεγχόμενος, πνευματικό κλείδωμα της κίνησης καθόδου της κεφαλής , λειτουργεία ελεγχόμενη από έμμεσο μοχλό.
Το σύστημα περιστροφής του σφιγκτήρα επιτρέπει τη γρήγορη περιστροφή του τεμαχίου κατά 90 ° χωρίς να απελευθερώνονται οι σφιγκτήρες.
Αυτή η συσκευή επιτρέπει την ταχύτερη και ακριβέστερη επεξεργασία στις δύο πλευρές του τεμαχίου.
Η κατεργασία διέλευσης επιτρέπει την επεξεργασία έως και 4 όψεων χωρίς να ξεκλειδώσετε το τεμάχιο.
Ο πνευματικός αισθητήρας με 6 ρυθμιζόμενες μνήμες επιτρέπει τη γρήγορη και ακριβή τοποθέτηση του μηχανήματος.
Χαρακτηριστικά
Κίνηση άξονα σε γραμμικούς οδηγούς και γραμμικά ρουλεμάν.
2 Οριζόντιοι και κάθετοι πνευματικοί σφιγκτήρες με συσκευή χαμηλής πίεσης.
Ξεκλείδωμα κατάβασης με πνευματικό έλεγχο στη λαβή
Ρυθμιζόμενα διαμήκη και εγκάρσια στοπ σε μετρικές ράβδους.
Ρυθμιζόμενο στοπ βάθους.
Σύστημα λίπανσης πεπιεσμένου αέρα με γαλακτωματοποιημένο λάδι.
Οδηγός αντιγραφής σε άξονα με το εργαλείο σε 3 διαφορετικές διαμέτρους.
Κουμπί κλειδώματος ατράκτου για αλλαγή εργαλείου.
Ρυθμιζόμενες σιαγόνες σφιγκτήρα από PVC χωρίς χρήση κλειδιών.
Πνευματικός αισθητήρας ασφαλείας.
Τεχνικά χαρακτηριστικά
Τριφασικό Τροφοδοτικό 380/400 – 50/60 Volt - Hz
Ισχύς τριφασικού κινητήρα 0,35/ 0,45 kW
2 Ταχύτητες ατράκτου 6000/ 12000 σ.α.λ
Διαδρομή άξονα X-Y-Z   360 – 120 – 175 mm
Δυνατότητα σύσφιξης (bxh) 200x200 mm
Κλίση βάσης σφιγκτήρα 0/ 90 °
Φρέζα μέγιστη διάμετρος 10 mm
Διάμετρος οδηγού αντιγραφής  5 – 8 – 10 mm
Βάρος 190 κιλά
ΕΞΟΠΛΙΣΜΟΣ
Κλειδιά σέρβις
Εγχειρίδιο χρήσης και συντήρησης με δήλωση ΕΚ
Κοντύλι μονόφτερο HSS Ø 5 L=68 mm
Κοντύλι μονόφτερο HSS Ø 10 L=95 mm
Σφιγκτήρας ER16 Ø 10...9 χλστ
Εξαγωνικό παξιμάδι ER16
2 Στοπ στήριξης ράβδων L=1500 mm
4 αποκλειστικές στάσεις
Πρότυπο με σχήματα για κλειδαριές (εγκατεστημένο)
Τυποποιημένο πρότυπο με σχήματα
Κεντρική σιαγόνα για κατεργασία κοντών προφίλ (εγκατεστημένη)
2 Μεταφορείς κυλίνδρων για στήριξη προφίλ L=500 mm
Ρυθμιζόμενα πόδια ισοπέδωσης (εγκατεστημένα)
Πιστόλι αέρα για καθαρισμό (εγκατεστημένο)
