YILMAZ CDC 600 CNC

CDC 600 YILMAZ

ΔΙΠΛΟ ΠΡΙΟΝΙ ΑΛΟΥΜΙΝΙΟΥ 5 AXIS ΓΙΑ ΜΕΓΑΛΑ ΠΡΟΦΙΛ

ME ΗΛΕΚΤΡΟΝΙΚΗ ΤΟΠΟΘΕΤΗΣΗ ΚΕΦΑΛΩΝ ΣΕ ΜΟΙΡΕΣ ΚΟΠΗΣ

ΠΛΗΡΟΦΟΡΙΕΣ ΜΗΧΑΝΗΜΑΤΟΣ

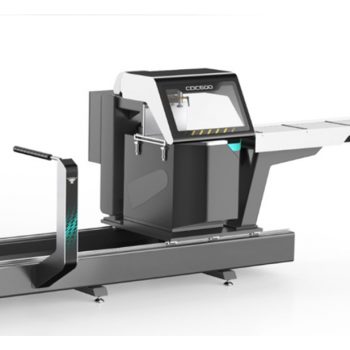

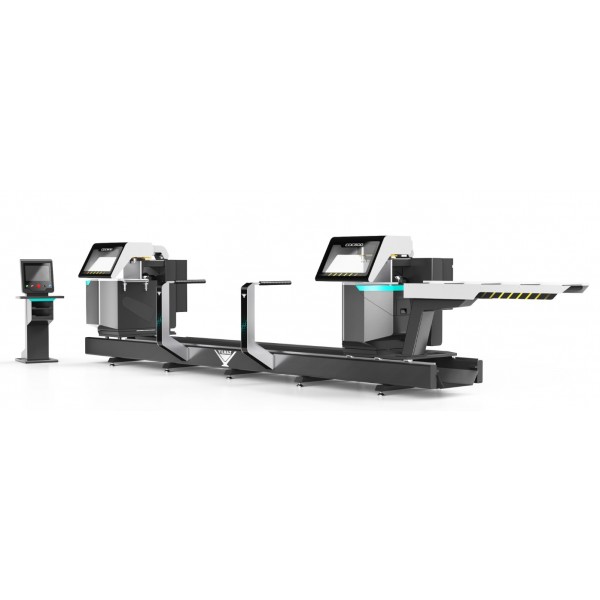

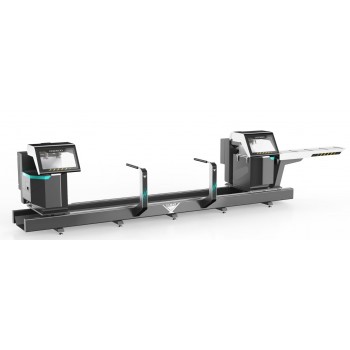

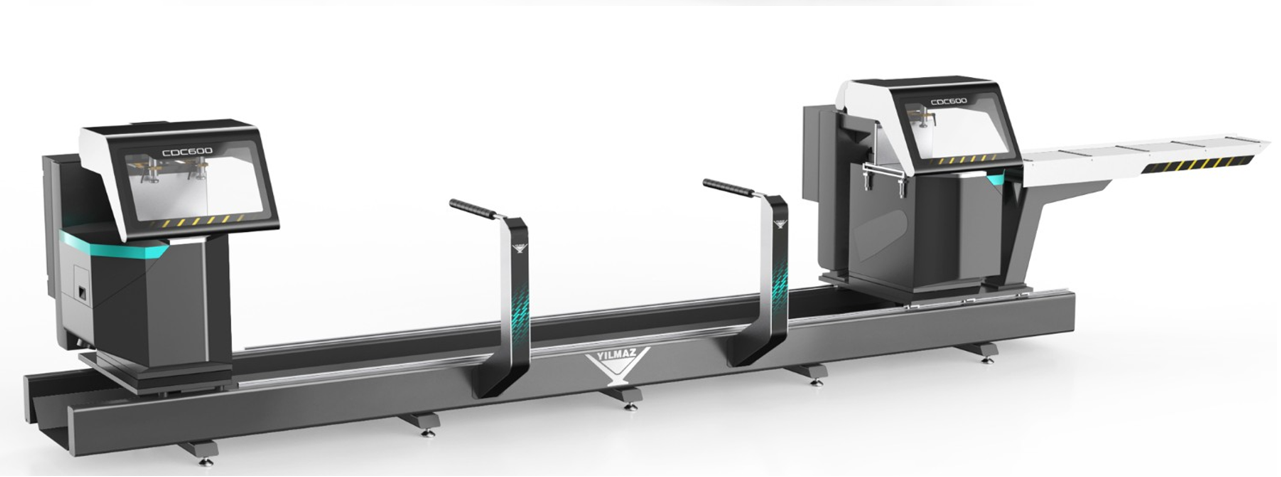

Το Yilmaz CDC 600 είναι ένα πλήρως αυτόματο, CNC διπλό πριόνι σχεδιασμένο για κοπές ακριβείας σε μεγάλα προφίλ αλουμινίου και PVC. Αποτελεί μία από τις πιο εξελιγμένες λύσεις της Yilmaz για γραμμές παραγωγής υψηλού όγκου.

Κύρια Χαρακτηριστικά & Λειτουργία

• Δύο δίσκοι Ø 600 mm: Επιτρέπουν την ταυτόχρονη κοπή του προφίλ από δύο σημεία, προσφέροντας μεγάλη επιφάνεια κοπής για βαρέος τύπου ή φαρδιά προφίλ αλουμινίου.
• Κίνηση από κάτω προς τα πάνω (Up-cut): Η ανάδυση των δίσκων γίνεται από το κάτω μέρος, εξασφαλίζοντας μέγιστη σταθερότητα, ακρίβεια και ασφάλεια κατά τη λειτουργία.
• Σύνθετες κοπές (Compound Cuts): Οι κεφαλές έχουν τη δυνατότητα ταυτόχρονης περιστροφής (pivoting) και κλίσης (tilting) για τη δημιουργία γωνιών 45° x 45°.
• Αυτόματη ρύθμιση σερβοκινητήρων: Όλες οι γωνιακές και γραμμικές κινήσεις ελέγχονται αυτόματα μέσω Servo-motors, εκμηδενίζοντας τα ανθρώπινα λάθη υπολογισμού.

Τεχνικές Δυνατότητες Γωνιών

• Περιστροφή κεφαλών (Pivoting): Από 22,5° μοίρες προς τα μέσα, έως και 140° μοίρες προς τα έξω.

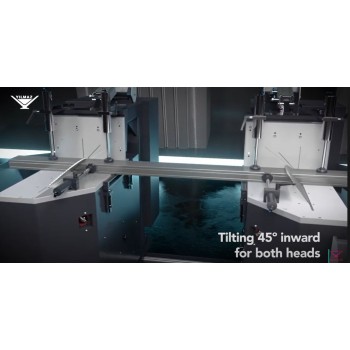

• Κλίση δίσκων (Tilting): Έως 45° μοίρες προς τα μέσα.
• Αυτόματος υπολογισμός: Το λογισμικό ρυθμίζει τις ειδικές γωνίες (Point-to-Point) χωρίς να χρειάζεται ο χειριστής να κάνει χειροκίνητες μαθηματικές πράξεις.

Εξοπλισμός & Αυτοματισμοί

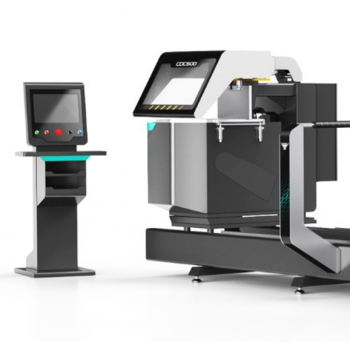

• Βιομηχανικός Υπολογιστής (Windows PC): Διαθέτει έγχρωμη οθόνη αφής 15 ιντσών με εύχρηστο γραφικό περιβάλλον.
• Μεταφορά δεδομένων: Υποστηρίζει την εισαγωγή λιστών κοπής σε αρχεία μορφής mdb και csv μέσω USB ή δικτύου.
• Προστασία προφίλ: Ειδικό σύστημα ανύψωσης (profile lifting) που αποτρέπει τις γρατζουνιές στην επιφάνεια του αλουμινίου κατά τη μετακίνηση.
• Εκτυπωτής Barcode: Περιλαμβάνεται στον στάνταρ εξοπλισμό για την άμεση σήμανση και αναγνώριση των κομμένων κομματιών.
• Σύστημα Ψύξης: Διαθέτει σύστημα ψεκασμού (spray) για την ψύξη των δίσκων κοπής αλουμινίου

Τα κύρια πλεονεκτήματα του Yilmaz CDC 600 εστιάζουν στην ταχύτητα, την απόλυτη ακρίβεια και την ικανότητα διαχείρισης σύνθετων προφίλ.

• 1. Κορυφαία Ακρίβεια & Αυτοματισμός

Έλεγχος Servo: Όλες οι κινήσεις (γωνίες και μήκος) ρυθμίζονται από σερβοκινητήρες.

Μηδενικά Λάθη: Το λογισμικό υπολογίζει αυτόματα τις σύνθετες γωνίες κοπής.

Ηλεκτρονική Μέτρηση: Εξαλείφει τις αποκλίσεις που συμβαίνουν στις χειροκίνητες ρυθμίσεις.

• 2. Υψηλή Παραγωγικότητα & Ταχύτητα

Διπλή Κεφαλή: Κόβει ταυτόχρονα και τις δύο πλευρές του προφίλ σε ένα πέρασμα.

Ψηφιακή Λίστα Κοπής: Εισαγωγή αρχείων (.csv / .mdb) απευθείας από προγράμματα σχεδιασμού (π.χ. Orgadata).

Barcode Scanner: Άμεση σήμανση των κομματιών για γρήγορη μεταφορά στο επόμενο στάδιο παραγωγής.

• 3. Ευελιξία & Μεγάλη Χωρητικότητα Κοπής

Δίσκοι Ø 600 mm: Επιτρέπουν την κοπή πολύ φαρδιών και βαρέων προφίλ (π.χ. προσόψεις κτιρίων, curtain walls).

Σύνθετες Κοπές: Ταυτόχρονη περιστροφή και κλίση των δίσκων για απαιτητικές αρχιτεκτονικές γωνίες.

Μεγάλο Εύρος Γωνιών: Καλύπτει από οξείες γωνίες 22,5° έως και αμβλείες 140°.

• 4. Προστασία Υλικού & Ασφάλεια

Ανάδυση Up-cut: Οι δίσκοι βγαίνουν από κάτω, μειώνοντας τον θόρυβο και αυξάνοντας την ασφάλεια.

Πνευματικές Μέγγενες: Σταθερό και ασφαλές κράτημα του προφίλ χωρίς παραμορφώσεις.

Σύστημα Profile Lifting: Ανασηκώνει ελαφρώς το αλουμίνιο κατά τη μετακίνηση για να μην γρατζουνίζεται η επιφάνειά του.

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Λειτουργία ασφαλείας με δύο χέρια

Εξοπλισμένο με σύστημα ελέγχου CNC για ακριβή ρύθμιση της γωνίας

Εύρος περιστροφής προς τα μέσα 22.5° και προς τα έξω 140 °και σε όλες τις ενδιάμεσες ηλεκτρονικά

Εύρος κλίσης κεφαλής απο. 90 - 45° εσωτερικά.

Υδροπνευματική κίνηση δίσκων

Ακρίβεια κοπής +/- 0,1 mm

2 x υποστηρίγματα πνευματικού προφίλ

Βιομηχανικός υπολογιστής με Windows και έγχρωμη οθόνη αφής LCD 15 '

Δυνατότητα μεταφοράς της λίστας κοπής σε μορφή "mdb" + "xls" μέσω USB και δικτύου

Απομακρυσμένη σύνδεση μέσω Διαδικτύου και παροχή τεχνικής υποστήριξης

Εκτυπωτής γραμμωτού κώδικα και εκτύπωση εικόνας

Αυτόματη λειτουργία τεμαχισμού

Η ρύθμιση γωνίας των κεφαλών εξασφαλίζεται με σύστημα ελέγχου σερβο

Η ρύθμιση της θέσης της κινούμενης κεφαλής συνοδεύεται από σερβο σύστημα ελέγχου

Εξοπλισμένο με 2 κινητήρες 4kw έκαστος./380v

Λειτουργία σε 6 bar

Μήκος μηχανήματος 7200m, Ύψος 2300mm Πλάτος 1800mm, Βάρος 2.500 κιλά

ΠΡΟΤΥΠΑ ΑΞΕΣΟΥΑΡ

• Εξοπλισμένο με δίσκους αλουμινίου 2 X Ø 600 mm

• Ραουλιέρα κινητής κεφαλής  & 2 x πνευματικά στηρίγματα προφίλ

• Σύστημα λίπανσης πριονιού ψεκασμού

• Εκτυπωτής γραμμωτού κώδικα

• 4 X οριζόντιοι σφιγκτήρες

• 2 X κάθετοι σφιγκτήρες

• Αεροπίστολο
