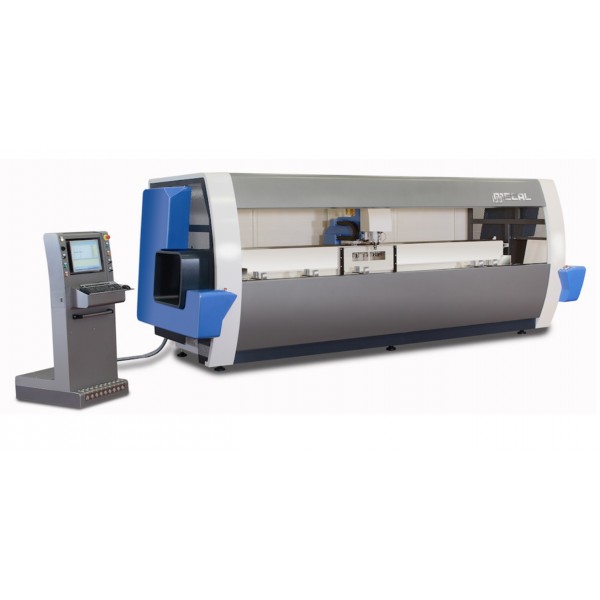

Κέντρο επεξεργασίας κατακόρυφου άξονα, 4 αξόνων (X, Y, Z, A) CNC
Μεταφορά στο χώρο σας με όποιο μέσον σας εξυπηρετεί
Δυνατότητα Εγκατάστασης και Επίδειξης απο την εταιρεία μας.

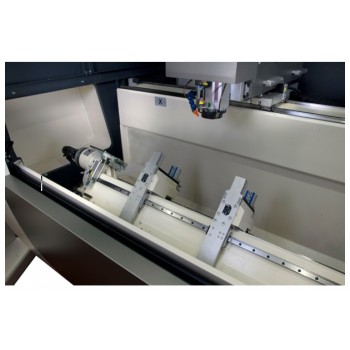

MECAL MC 307 FALCON TM MM
Συνοπτικά χαρακτηριστικά
· Κέντρο επεξεργασίας κατακόρυφου άξονα
· MMI = έκδοση εφοδιασμένη με την δυνατότητα περιστροφής του άξονα Α του προφίλ ταυτόχρονα με τις κινήσεις των σφικτήρων για
μέγιστη ταχύτητα
· Διαμήκης διαδρομή X = 4250 mm .
· Ωφέλιμη κατεργασία 4000mm η 8000mm χρησιμοποιώντας και τα 2 τερματικά
· Ταχύτητα άξονα Χ=150m/min
· 4 αξόνων (X, Y, Z, A) που διαχειρίζεται από το CNC

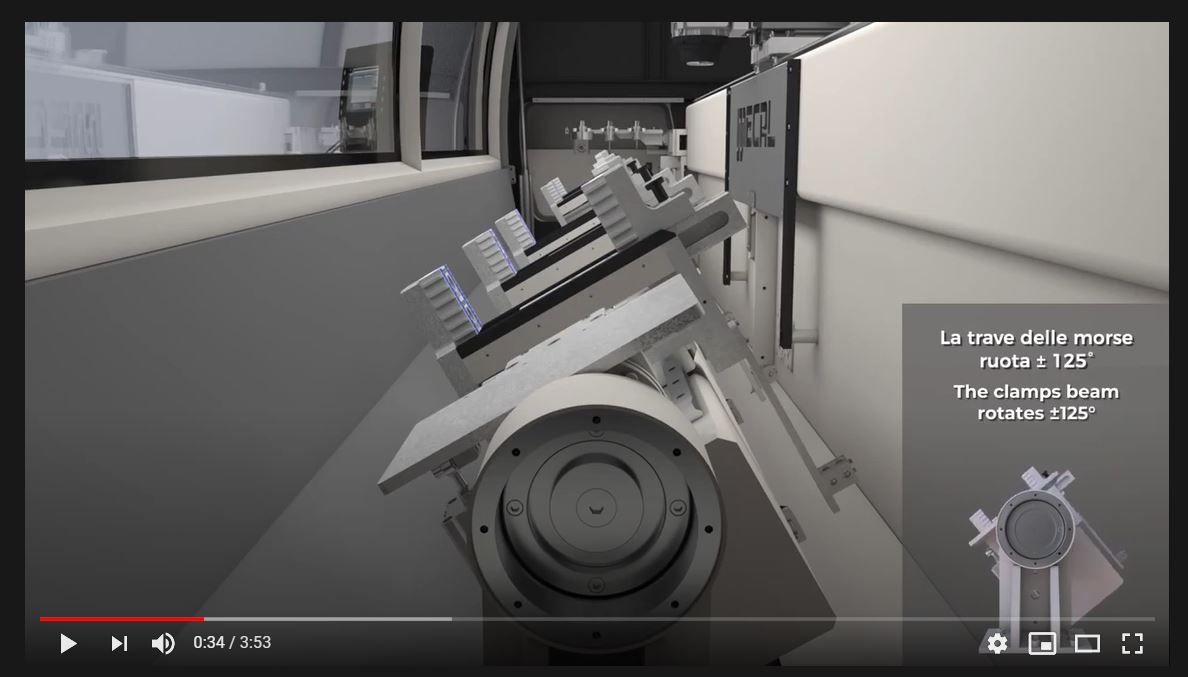

· Κατάλληλο για επεξεργασία σε οποιαδήποτε κεκλιμένη επιφάνεια που παράγεται από την περιστροφή της δοκού που μεταφέρει το τεμάχιο
εργασίας (A ), μέσα σε 250 ° (± 125 °).
· Με ειδικά εξαρτήματα μπορεί να λειτουργήσει σε πέντε πλευρές του προφίλ
· Οι κύριοι άξονες γλιστρούν στις ράγες οδηγήσεως και οδηγούνται από κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες

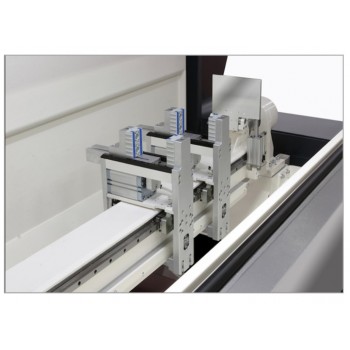

· Οι σφιγκτήρες ασφάλισης ολισθαίνουν επίσης στην οδηγό σιδηροτροχιά
· Χρησιμοποιώντας έναν κοπτικό δίσκου είναι δυνατή η εργασία και στις δύο πλευρές στο τέλος του προφίλ (κύκλος ξελουρίσματος).
· Οι εργασίες φρεζαρίσματος μπορούν να πραγματοποιηθούν με γραμμική και κυκλική παρεμβολή των αξόνων X-Y-Z.
· Η στάση του κάθε αρθρωτού τέρματος είναι πνευματικά διαχειριζόμενη
· Ο κινητήρας είναι κατάλληλος για τη γρήγορη αλλαγή του συγκρατητήρα εργαλείων
· Η αλλαγή του συγκρατητήρα εργαλείων εκτελείται αυτόματα
· Η αποθήκη εργαλείων τοποθετείται στο κέντρο της βάσης μηχανής, σε κατάλληλο προστατευμένο διαμέρισμα.
Μέχρι 10 τύποι διαφορετικών εργαλείων μπορούν να τοποθετηθούν ( 9 εργαλεία + 1 δίσκο) Υπάρχει η δυνατότητα τοποθέτησης
2 σταθερών αποθηκών η 1 στην δεξιά και 1 στην αριστερή πλευρά του μηχανήματος (από 3 εργαλεία έκαστη)
· Η ψύξη εργαλείων γίνεται μέσω ενός κεντρικού συστήματος που βελτιστοποιεί την απαιτούμενη ελάχιστη λίπανση.
· Όλοι οι ατέρμονες κοχλίες-γραμμικά συστήματα κίνησης-γρανάζια, λιπαίνονται μέσω ενός αυτόματου κεντρικού συστήματος.
· Υπάρχει η πρόβλεψη τοποθέτησης κατόπιν ζήτησης ενός συνόλου συλλεκτών ρινισμάτων-αποκομμάτων.
· Προ-ρυθμισμένο για τη συμπερίληψη ενός μηχανοκίνητου μεταφορικού ιμάντα για την εκκένωση των ρινισμάτων
· Σχεδιασμένο σύμφωνα με τους κανόνες της ΕΟΚ.
Υλικό και λογισμικό

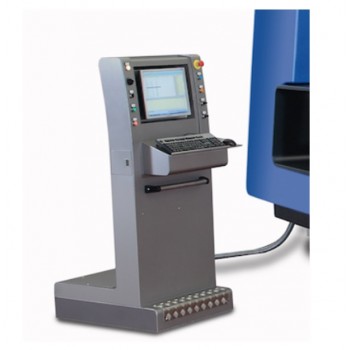

· PC επιφάνεια εργασίας, λειτουργικό σύστημα MS Windows, πληκτρολόγιο QWERTY, ποντίκι PS / 2 ,
Οθόνη TFT-LCD 18,5 "W (16: 9,1366x768 pixels) - Άδεια MS Windows 10 - OEM CAM 3D Graphic λογισμικό
· Εξοπλισμός
· 1 Ηλεκτρικός άξονας αερόψυκτος, ISO30, σ.α.λ. 18000, kW 8,5 ( 12hp
· 5 Σφικτήρες με δυνατότητα τοποθέτησης ακόμα 1 (αρ. 6 max)
· Αριθμός αρθρωτών (τερμάτων) 2 με αρθρωτό άξονα, με πνευματική διαχείριση
· Μονάδα επεξεργασίας πεπιεσμένου αέρα (φίλτρο / λιπαντικό)
· Ηλεκτρική σύνδεση 3-Ph + N + GRD (400 V, 50-60 Hz)
· Κλειδιά σέρβις
· Βιβλίο χρήστη
Συσκευασία
· Συσκευασία με συσκευασία συρρίκνωσης Περιλαμβάνεται
Υλικά που κατεργάζεται
Βέργες από προφίλ η μασίφ αλουμίνιο, ανοξείδωτα, χαλύβδινους κοιλοδοκούς, πλαστικά.
Η στιβαρή κατασκευή και η υψηλή ποιότητα όλων των αρθρώσεων μας επιτρέπει να επεξεργαζόμαστε τα πιο δύσκολα υλικά.
ΕΥΚΟΛΙΑ ΣΤΗ ΧΡΗΣΗ
Αναπτύχθηκε για να καταστήσει την προσέγγιση για τον προγραμματισμό των εργαλειομηχανών όσο το δυνατόν
περισσότερο διαισθητική, χωρίς να χρειάζεται να γνωρίζει συγκεκριμένα τη γλώσσα ISO.
Χαρακτηρίζεται από ένα περιβάλλον ανθρώπου-μηχανής, είναι ένα μηχάνημα που μελετημένο σκόπιμα για τη χρήση
του λογισμικού και την ανάπτυξη όλων των απαραίτητων λειτουργιών με τον απλούστερο δυνατό τρόπο.
Όλος ο βασικός προγραμματισμός έχει ήδη εισαχθεί ως μακροεντολή και μπορεί να εφαρμοστεί στις διάφορες
πλευρές του τμήματος ακόμη και μέσω της λειτουργίας drag & drop.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Η αναπαράσταση του τεμαχίου εργασίας σε 3D, ο τρόπος τοποθέτησής του μέσα στο μηχάνημα και τα εργαλεία που
πρέπει να χρησιμοποιηθούν, επιτρέπει την αποφυγή σφαλμάτων και τη μείωση των πιθανών ζημιών στη μηχανή.
Στην αρχή της διαδικασίας, θα δοθεί χρόνος ολοκλήρωσης. Αυτό διευκολύνει τον προγραμματισμό της παραγωγής.
Το CAD CAM 3D είναι συμβατό με τα βασικά προγράμματα λογισμικού υπολογισμών και κατασκευών, όπως
Wictop, Logikal, Klaes, Schücal, Opera, (για να αναφέρουμε τα πιο γνωστά).
Επιτρέπει εύκολη μεταφόρτωση αυτών των προγραμμάτων και προγραμματισμό του μηχανήματος με τη βοήθεια ενός bar code reader.
ΠΡΟΣΟΜΟΙΩΤΗΣ
Με το CAD CAM 3D είναι επίσης δυνατή η αγορά ενός προσομοιωτή (simulator), ο οποίος επιτρέπει την επαλήθευση του
χρονοδιαγράμματος και της παραγωγής της εργασίας χωρίς να απαιτείται η πραγματική δοκιμή εξαρτημάτων στο μηχάνημα.
ΑΥΤΟΜΑΤΟΠΟΙΗΣΗ ΤΗΣ ΠΑΡΑΓΩΓΗΣ
Ο μετατροπέας IGES εισάγει εξωτερικούς σχεδιασμούς που ολοκληρώνονται στο SW CAD 3D και δημιουργεί αυτόματα το
πρόγραμμα για την επεξεργασία των εργασιών.
Αυτό το χαρακτηριστικό είναι σε υψηλή ζήτηση στον τομέα της βιομηχανίας, όπου τα σχέδια συχνά υποβάλλονται σε CAD
όπως Inventor, Solid Works, Solid Edge, κλπ.
Με αυτό το λογισμικό, η διαδικασία εργασίας του μηχανήματος περιορίζει την τοποθέτηση του σφιγμένου τμήματος και την επιλογή
της προς επεξεργασία εργασίας. Aυτό θα αναγνωριστεί από το πρόγραμμα αυτόματα.
Σε αυτή τη φάση, μπορούν να γίνουν ακόμα τροποποιήσεις σχετικά με τις διαστάσεις και τον τύπο της εργασίας,
ενώ μπορούν να αποκλειστούν ορισμένες άλλες επιλογές.
Συνοπτικά χαρακτηριστικά
· Κέντρο επεξεργασίας κατακόρυφου άξονα
· MMI = έκδοση εφοδιασμένη με την δυνατότητα περιστροφής του άξονα Α του προφίλ ταυτόχρονα με τις κινήσεις των σφικτήρων για
μέγιστη ταχύτητα
· Διαμήκης διαδρομή X = 4250 mm .
· Ωφέλιμη κατεργασία 4000mm η 8000mm χρησιμοποιώντας και τα 2 τερματικά
· Ταχύτητα άξονα Χ=150m/min
· 4 αξόνων (X, Y, Z, A) που διαχειρίζεται από το CNC

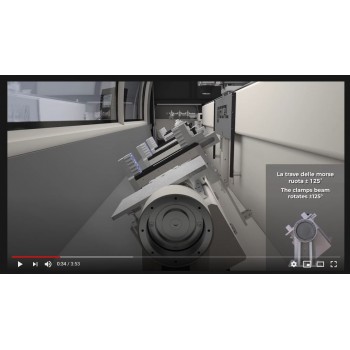

· Κατάλληλο για επεξεργασία σε οποιαδήποτε κεκλιμένη επιφάνεια που παράγεται από την περιστροφή της δοκού που μεταφέρει το τεμάχιο
εργασίας (A ), μέσα σε 250 ° (± 125 °).
· Με ειδικά εξαρτήματα μπορεί να λειτουργήσει σε πέντε πλευρές του προφίλ
· Οι κύριοι άξονες γλιστρούν στις ράγες οδηγήσεως και οδηγούνται από κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες
· Οι σφιγκτήρες ασφάλισης ολισθαίνουν επίσης στην οδηγό σιδηροτροχιά
· Χρησιμοποιώντας έναν κοπτικό δίσκου είναι δυνατή η εργασία και στις δύο πλευρές στο τέλος του προφίλ (κύκλος ξελουρίσματος).
· Οι εργασίες φρεζαρίσματος μπορούν να πραγματοποιηθούν με γραμμική και κυκλική παρεμβολή των αξόνων X-Y-Z.
· Η στάση του κάθε αρθρωτού τέρματος είναι πνευματικά διαχειριζόμενη
· Ο κινητήρας είναι κατάλληλος για τη γρήγορη αλλαγή του συγκρατητήρα εργαλείων
· Η αλλαγή του συγκρατητήρα εργαλείων εκτελείται αυτόματα
· Η αποθήκη εργαλείων τοποθετείται στο κέντρο της βάσης μηχανής, σε κατάλληλο προστατευμένο διαμέρισμα.
Μέχρι 10 τύποι διαφορετικών εργαλείων μπορούν να τοποθετηθούν ( 9 εργαλεία + 1 δίσκο) Υπάρχει η δυνατότητα τοποθέτησης
2 σταθερών αποθηκών η 1 στην δεξιά και 1 στην αριστερή πλευρά του μηχανήματος (από 3 εργαλεία έκαστη)
· Η ψύξη εργαλείων γίνεται μέσω ενός κεντρικού συστήματος που βελτιστοποιεί την απαιτούμενη ελάχιστη λίπανση.
· Όλοι οι ατέρμονες κοχλίες-γραμμικά συστήματα κίνησης-γρανάζια, λιπαίνονται μέσω ενός αυτόματου κεντρικού συστήματος.
· Υπάρχει η πρόβλεψη τοποθέτησης κατόπιν ζήτησης ενός συνόλου συλλεκτών ρινισμάτων-αποκομμάτων.
· Προ-ρυθμισμένο για τη συμπερίληψη ενός μηχανοκίνητου μεταφορικού ιμάντα για την εκκένωση των ρινισμάτων
· Σχεδιασμένο σύμφωνα με τους κανόνες της ΕΟΚ.
Υλικό και λογισμικό
· PC επιφάνεια εργασίας, λειτουργικό σύστημα MS Windows, πληκτρολόγιο QWERTY, ποντίκι PS / 2 ,
Οθόνη TFT-LCD 18,5 "W (16: 9,1366x768 pixels) - Άδεια MS Windows 10 - OEM CAM 3D Graphic λογισμικό
· Εξοπλισμός
· 1 Ηλεκτρικός άξονας αερόψυκτος, ISO30, σ.α.λ. 18000, kW 8,5 ( 12hp
· 5 Σφικτήρες με δυνατότητα τοποθέτησης ακόμα 1 (αρ. 6 max)
· Αριθμός αρθρωτών (τερμάτων) 2 με αρθρωτό άξονα, με πνευματική διαχείριση
· Μονάδα επεξεργασίας πεπιεσμένου αέρα (φίλτρο / λιπαντικό)
· Ηλεκτρική σύνδεση 3-Ph + N + GRD (400 V, 50-60 Hz)
· Κλειδιά σέρβις
· Βιβλίο χρήστη
Συσκευασία
· Συσκευασία με συσκευασία συρρίκνωσης Περιλαμβάνεται
Υλικά που κατεργάζεται
Βέργες από προφίλ η μασίφ αλουμίνιο, ανοξείδωτα, χαλύβδινους κοιλοδοκούς, πλαστικά.
Η στιβαρή κατασκευή και η υψηλή ποιότητα όλων των αρθρώσεων μας επιτρέπει να επεξεργαζόμαστε τα πιο δύσκολα υλικά.
ΕΥΚΟΛΙΑ ΣΤΗ ΧΡΗΣΗ
Αναπτύχθηκε για να καταστήσει την προσέγγιση για τον προγραμματισμό των εργαλειομηχανών όσο το δυνατόν
περισσότερο διαισθητική, χωρίς να χρειάζεται να γνωρίζει συγκεκριμένα τη γλώσσα ISO.
Χαρακτηρίζεται από ένα περιβάλλον ανθρώπου-μηχανής, είναι ένα μηχάνημα που μελετημένο σκόπιμα για τη χρήση
του λογισμικού και την ανάπτυξη όλων των απαραίτητων λειτουργιών με τον απλούστερο δυνατό τρόπο.
Όλος ο βασικός προγραμματισμός έχει ήδη εισαχθεί ως μακροεντολή και μπορεί να εφαρμοστεί στις διάφορες
πλευρές του τμήματος ακόμη και μέσω της λειτουργίας drag & drop.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Η αναπαράσταση του τεμαχίου εργασίας σε 3D, ο τρόπος τοποθέτησής του μέσα στο μηχάνημα και τα εργαλεία που
πρέπει να χρησιμοποιηθούν, επιτρέπει την αποφυγή σφαλμάτων και τη μείωση των πιθανών ζημιών στη μηχανή.
Στην αρχή της διαδικασίας, θα δοθεί χρόνος ολοκλήρωσης. Αυτό διευκολύνει τον προγραμματισμό της παραγωγής.
Το CAD CAM 3D είναι συμβατό με τα βασικά προγράμματα λογισμικού υπολογισμών και κατασκευών, όπως
Wictop, Logikal, Klaes, Schücal, Opera, (για να αναφέρουμε τα πιο γνωστά).
Επιτρέπει εύκολη μεταφόρτωση αυτών των προγραμμάτων και προγραμματισμό του μηχανήματος με τη βοήθεια ενός bar code reader.
ΠΡΟΣΟΜΟΙΩΤΗΣ
Με το CAD CAM 3D είναι επίσης δυνατή η αγορά ενός προσομοιωτή (simulator), ο οποίος επιτρέπει την επαλήθευση του
χρονοδιαγράμματος και της παραγωγής της εργασίας χωρίς να απαιτείται η πραγματική δοκιμή εξαρτημάτων στο μηχάνημα.
ΑΥΤΟΜΑΤΟΠΟΙΗΣΗ ΤΗΣ ΠΑΡΑΓΩΓΗΣ
Ο μετατροπέας IGES εισάγει εξωτερικούς σχεδιασμούς που ολοκληρώνονται στο SW CAD 3D και δημιουργεί αυτόματα το
πρόγραμμα για την επεξεργασία των εργασιών.
Αυτό το χαρακτηριστικό είναι σε υψηλή ζήτηση στον τομέα της βιομηχανίας, όπου τα σχέδια συχνά υποβάλλονται σε CAD
όπως Inventor, Solid Works, Solid Edge, κλπ.
Με αυτό το λογισμικό, η διαδικασία εργασίας του μηχανήματος περιορίζει την τοποθέτηση του σφιγμένου τμήματος και την επιλογή
της προς επεξεργασία εργασίας. Aυτό θα αναγνωριστεί από το πρόγραμμα αυτόματα.
Σε αυτή τη φάση, μπορούν να γίνουν ακόμα τροποποιήσεις σχετικά με τις διαστάσεις και τον τύπο της εργασίας,
ενώ μπορούν να αποκλειστούν ορισμένες άλλες επιλογές.
Βασικά χαρακτηριστικά |
|
|
Διαδρομή άξονα Χ | mm | 4250 |
Ταχύτητα μετακίνησης άξονα Χ | m/1’ | 150 |
Διαδρομή άξονα Υ | mm | 530 |
Ταχύτητα άξονα Υ | m/1’ | 40 |
Διαδρομή άξονα Ζ | mm | 410 |
Ταχύτητα άξονα Ζ | m/1’ | 40 |
Διαδρομή άξονα Α (περιστροφή) | deg | +125/-125° |
Κινητήρας εργαλείου ισχύς | Kw / Hp | 8.5 / 12 |
Ταχύτητα περιστροφής εργαλείου | rpm | 24000 |
Υποδοχή εργαλείου κώνος |
| HSK F 63 |
Διάμετρος δίσκου ξελουρίσματος | mm | 200 |
Βάρος μηχανήματος | kg | 3500 |
