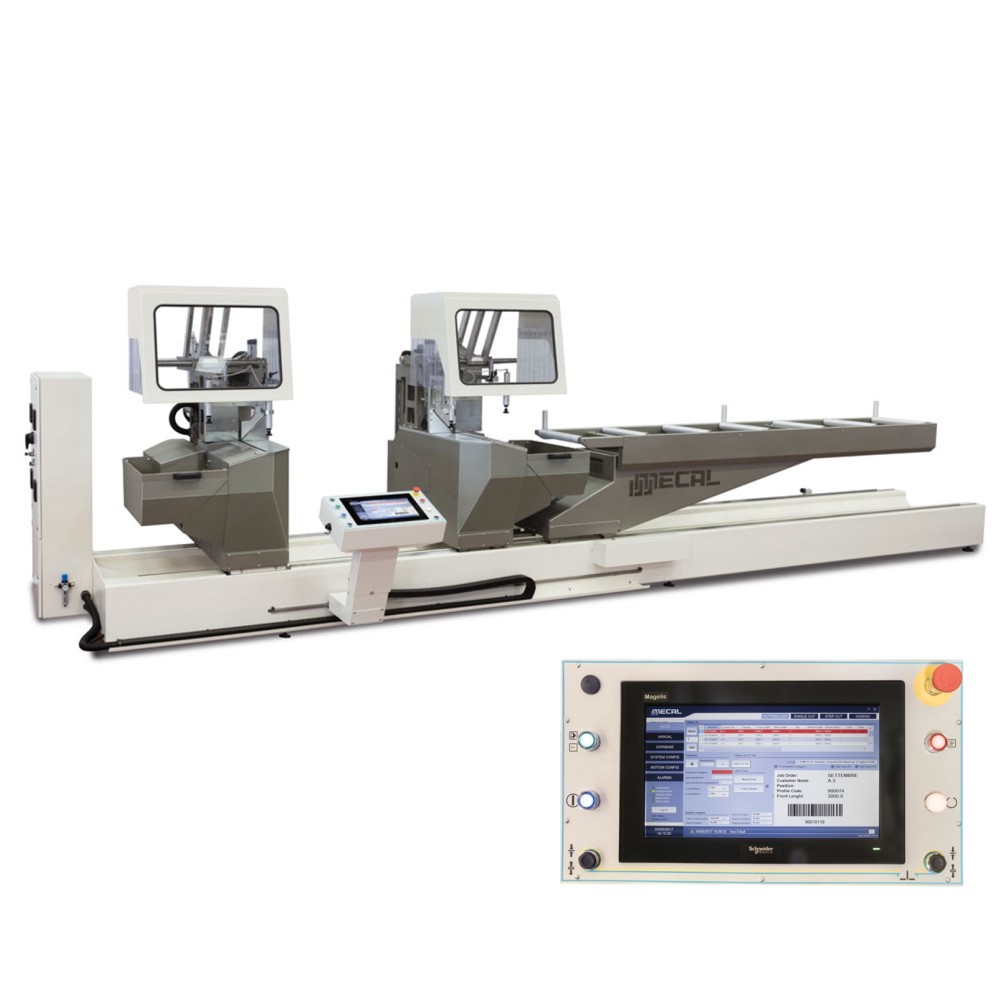

TDC 622 DYNACUT MECAL ΔΙΠΛΟ ΠΡΙΟΝΙ

ΔΙΠΛΟ ΠΡΙΟΝΙ  ΑΝΕΡΧΟΜΕΝΩΝ  ΚΑΙ ΠΡΟΩΘΟΥΜΕΝΩΝ ΔΙΣΚΩΝ
Σταθερή μονάδα κοπής στα αριστερά. Ηλεκτροκίνητη τοποθέτηση της κινητής μονάδας κοπής.
Το Πριόνι είναι με 3 Άξονες που τους διαχειρίζεται μέσω CNC, που οδηγείται από σερβοκινητήρες 5Kw έκαστος.
Κλίση των κεφαλών κοπής έως 45 °. Η κλίση πραγματοποιείται ηλεκτρονικά.
Τυπικός κύκλος κοπής με περιστρεφόμενη κίνηση των κοπτικών μονάδων. Δυναμικός κύκλος κοπής με τη μεταφορά των ομάδων κοπής σε συνδυασμό με την περιστρεφόμενη κίνηση των μονάδων κοπής.
Μονάδα ελέγχου με οθόνη αφής 15 "

ΕΞΟΠΛΙΣΜΕΝΟ ΜΕ MS WINDOWS EMBEDDED υπολογιστή - TDC 622 DYNACAT MAGELIS

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - TDC 622 DYNACUT
Ευρεία ικανότητα κοπής επίσης με λεπίδες Ø 600 mm
Λίπανση εργαλείων με σύστημα λίπανσης ελάχιστης ποσότητας (σύστημα MQL)
Δυναμικά προστατευτικά προστασίας για συνολική κάλυψη της περιοχής κοπής
Τα συστήματα ασφάλισης του προφίλ είναι κινητά με αυτόματες κινήσεις συνδεδεμένες με τις γωνιακές θέσεις των βάσεων κοπής.
Εξοπλισμένο με μηχανοκίνητο μεταφορικό ιμάντα για ρινίσματα
Προκατασκευασμένο για τη σύνδεση ενός απορροφητήρα

ΠΡΟΒΟΛΗ ΤΕΧΝΙΚΩΝ ΔΕΔΟΜΕΝΩΝ
Χρήσιμο μήκος κοπής (μέγιστο 90 °) mm 5000 6000
Χρήσιμο μήκος κοπής (ελάχ. 90 °) mm 390
Διάμετρος του δίσκου πριονιού mm 600



Διάμετρος τρύπας δίσκου πριονιού mm 32
Ταχύτητα του περιστρεφόμενου εργαλείου rpm 2800
Ισχύς του κινητήρα kW 5,0 (x2)
Εγκατεστημένη ηλεκτρική ισχύ Kw 13,8
Τάση V 400
Συχνότητα 50 Hz
Ηλεκτρικές φάσεις 3 + N + T
Ονομαστική ηλεκτρική απορρόφηση A 30
Συνεχής ροπή με κλειδωμένο ρότορα Nm 2,4
Επαναληψιμότητα τοποθέτησης mm ± 0,015
Πνευματικό σύστημα πίεσης λειτουργίας 7
Κατανάλωση αέρα πεπιεσμένου αέρα ανά κύκλο εργασίας Nl 55
Ωφέλιμο μήκο5 μ.
Συνολικές διαστάσεις mm L / L = ± 7400
L / W = ± 2600
A / H = ± 1700/2050
Βάρος (5 μ.) kg ± 2440
Ωφέλιμο μήκος 6 μ.
Συνολικές διαστάσεις mm L / L = ± 8400
L / W = ± 2600
A / H = ± 1700/2050
Βάρος του μηχανήματος (6 μ. Ωφέλιμη διαδρομή) kg ± 2520

Κίνηση κεφαλών σε γραμμικούς οδηγούς

ΕΞΟΠΛΙΣΜΟΣ - TDC 622
ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

Κινητός κυλιόμενος μεταφορέας (3,5 m) (ραουλιέρα)
Λεπίδα πριονιού TCT Ø 600 mm (αρ. 2)
Πνευματικοί κάθετοι σφικτήρες (αρ. 2 ζεύγη)
Σύστημα λίπανσης ελάχιστης ποσότητας (σύστημα MQL)
Μεταφορική ταινία PVC sw για αποκομματα
Ομάδα επεξεργασίας πεπιεσμένου αέρα (φίλτρο αέρα / λιπαντικό / ρυθμιστής)

ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

Δίσκοι πριονιού TCT Ø 600 mm
Υποστήριξη αρθρωτού τεμαχίου συγκράτησης βέργας (λειτουργεί αυτόματα)
Κινητή ηλεκτρική σκούπα
Σετ αυτόματης εκκίνησης ηλεκτρικής σκούπας
Εκτυπωτής θερμικής μεταφοράς
Κιτ προετοιμασίας για χρήση εκτυπωτή
Συσκευή ανάγνωσης γραμμικού κώδικα
