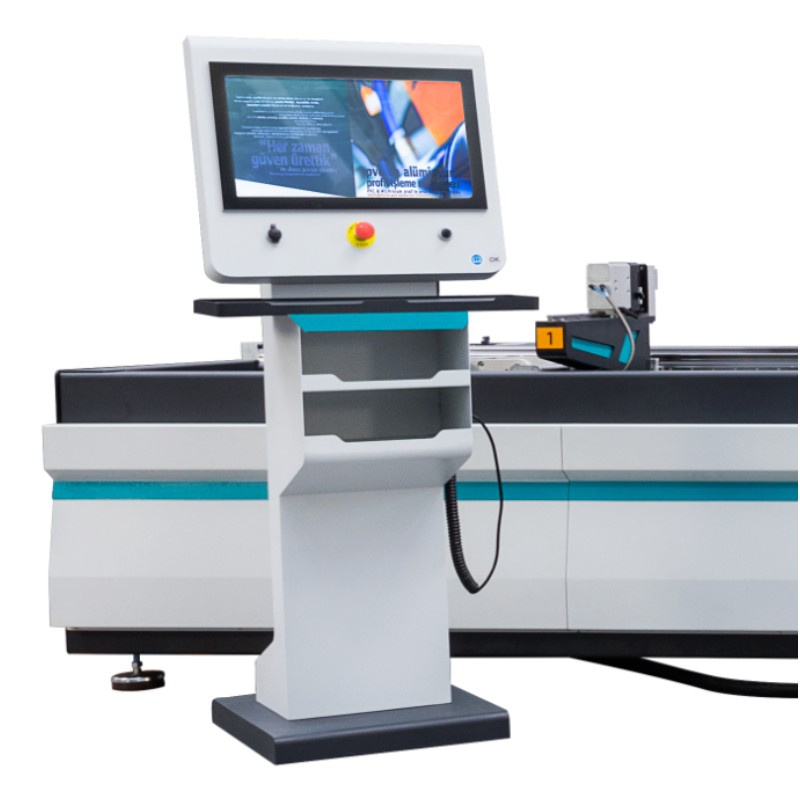

ΚΕΝΤΡΑ ΚΑΤΕΡΓΑΣΙΑΣ AIM 7420 & 4420 4 AXIS YILMAZ
Μεταφορά στο χώρο σας με όποιο μέσον σας εξυπηρετεί
Δυνατότητα Εγκατάστασης και Επίδειξης απο την εταιρεία μας.
ΚΕΝΤΡΑ ΚΑΤΕΡΓΑΣΙΑΣ AIM 7420 & 4420 4 AXIS YILMAZ
ΑΥΤΟΜΑΤΗ ΜΕΤΑΤΟΠΙΣΗ ΜΕΓΓΕΝΩΝ (MOTORISED)
ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Το μηχάνημα έχει σχεδιαστεί για την κατασκευή οπών, αυλακώσεων, κατεργασιών υπό γωνία, κοπών, κατασκευή χαντρωμάτων με φρεζάρισμα και άλλων τύπων επεξεργασίας στις τρεις επιφάνειες των προφίλ.
Είναι σε θέση να πραγματοποιήσει κατεργασία σε δύο κομμάτια ταυτόχρονα χάρη στο διπλό σταθμό εργασίας.
Αυτοματισμός που ελέγχει τις κινήσεις CNC σε 4 άξονες
Αποθήκη εργαλείων με χωρητικότητα έως και 11 εργαλείων συμπεριλαμβανομένου του δίσκου κοπής διαμέτρου 180 mm
Λειτουργία εντοπισμού και τοποθέτησης σφιγκτήρα (με το πρόγραμμα CAMPROX)
Καμπίνα ακουστικής μόνωσης γύρω από το κέντρο εργασίας
Μονάδα ψύξης εργαλείων με 2 ελεγχόμενες εξόδους PLC
8 αυτόματοι σφιγκτήρες για τη συγκράτηση του τεμαχίου εργασίας (κατόπιν αιτήματος, ο αριθμός των σφιγκτήρων μπορεί να αυξηθεί)
2 πνευματικά στοπ για μηδενισμό του τεμαχίου προς την κατεύθυνση Χ
Έγχρωμη οθόνη 21''
Δυνατότητα μεταφοράς εξωτερικών προγραμμάτων με το USB stick
Απομακρυσμένη τεχνική βοήθεια (με το PLC) μέσω σύνδεσης στο διαδίκτυο
Γλώσσα προγραμματισμού κώδικα «G» συμβατή με τα πρότυπα ISO
Σάρωση της περιοχής χωρισμένης σε τρία τμήματα, για την προστασία του χειριστή
Σύστημα λίπανσης κουζινέτων γραμμικής κίνησης για τους άξονες X, Y και Z
Προγραμματιζόμενο σε διάφορες γλώσσες
Φωτισμός LED για την κεφαλή επεξεργασίας
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ 18 kW 400V AC 3P PE 50-60 Hz
ΚΕΦΑΛΗ ΦΡΕΖΑΣ 8,5 kW
ΣΤΡΟΦΕΣ ΕΡΓΑΛΕΙΟΥ 20.000 RPM
ΣΤΡΟΦΕΣ ΔΙΣΚΟΥ 3.000 RPM
ΔΙΑΣΤΑΣΕΙΣ ΔΙΣΚΟΥ D: Ø180 mm d: Ø30-32 mm
ΠΑΡΟΧΗ ΑΕΡΑ 250 Lt/min
ΠΙΕΣΗ ΑΕΡΑ 6-8 Bar
ΔΙΑΣΤΑΣΕΙΣ 180x890x275
ΒΑΡΟΣ 3.050 Kg
ΤΑΧΥΤΗΤΑ Χ ΑΞΟΝΑ: 80 M/MIN
ΑΡΙΘΜΟΣ ΣΦΙΚΤΗΡΩΝ: 4-6(4420), 8-12(7420)
ΜΗΚΟΣ ΚΑΤΕΡΓΑΣΙΑΣ (ΑΙΜ 4420) 4200mm
ΜΗΚΟΣ ΚΑΤΕΡΓΑΣΙΑΣ (ΑΙΜ 7420) 7200mm
ΑΥΤΟΜΑΤΗ ΜΕΤΑΤΟΠΙΣΗ ΜΕΓΓΕΝΩΝ (MOTORISED)
ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Το μηχάνημα έχει σχεδιαστεί για την κατασκευή οπών, αυλακώσεων, κατεργασιών υπό γωνία, κοπών, κατασκευή χαντρωμάτων με φρεζάρισμα και άλλων τύπων επεξεργασίας στις τρεις επιφάνειες των προφίλ.
Είναι σε θέση να πραγματοποιήσει κατεργασία σε δύο κομμάτια ταυτόχρονα χάρη στο διπλό σταθμό εργασίας.
Αυτοματισμός που ελέγχει τις κινήσεις CNC σε 4 άξονες
Αποθήκη εργαλείων με χωρητικότητα έως και 11 εργαλείων συμπεριλαμβανομένου του δίσκου κοπής διαμέτρου 180 mm
Λειτουργία εντοπισμού και τοποθέτησης σφιγκτήρα (με το πρόγραμμα CAMPROX)
Καμπίνα ακουστικής μόνωσης γύρω από το κέντρο εργασίας
Μονάδα ψύξης εργαλείων με 2 ελεγχόμενες εξόδους PLC
8 αυτόματοι σφιγκτήρες για τη συγκράτηση του τεμαχίου εργασίας (κατόπιν αιτήματος, ο αριθμός των σφιγκτήρων μπορεί να αυξηθεί)
2 πνευματικά στοπ για μηδενισμό του τεμαχίου προς την κατεύθυνση Χ
Έγχρωμη οθόνη 21''
Δυνατότητα μεταφοράς εξωτερικών προγραμμάτων με το USB stick
Απομακρυσμένη τεχνική βοήθεια (με το PLC) μέσω σύνδεσης στο διαδίκτυο
Γλώσσα προγραμματισμού κώδικα «G» συμβατή με τα πρότυπα ISO
Σάρωση της περιοχής χωρισμένης σε τρία τμήματα, για την προστασία του χειριστή
Σύστημα λίπανσης κουζινέτων γραμμικής κίνησης για τους άξονες X, Y και Z
Προγραμματιζόμενο σε διάφορες γλώσσες
Φωτισμός LED για την κεφαλή επεξεργασίας
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ 18 kW 400V AC 3P PE 50-60 Hz
ΚΕΦΑΛΗ ΦΡΕΖΑΣ 8,5 kW
ΣΤΡΟΦΕΣ ΕΡΓΑΛΕΙΟΥ 20.000 RPM
ΣΤΡΟΦΕΣ ΔΙΣΚΟΥ 3.000 RPM
ΔΙΑΣΤΑΣΕΙΣ ΔΙΣΚΟΥ D: Ø180 mm d: Ø30-32 mm
ΠΑΡΟΧΗ ΑΕΡΑ 250 Lt/min
ΠΙΕΣΗ ΑΕΡΑ 6-8 Bar
ΔΙΑΣΤΑΣΕΙΣ 180x890x275
ΒΑΡΟΣ 3.050 Kg
ΤΑΧΥΤΗΤΑ Χ ΑΞΟΝΑ: 80 M/MIN
ΑΡΙΘΜΟΣ ΣΦΙΚΤΗΡΩΝ: 4-6(4420), 8-12(7420)
ΜΗΚΟΣ ΚΑΤΕΡΓΑΣΙΑΣ (ΑΙΜ 4420) 4200mm
ΜΗΚΟΣ ΚΑΤΕΡΓΑΣΙΑΣ (ΑΙΜ 7420) 7200mm
ΣΤΑΝΤΑΡ ΑΞΕΣΟΥΑΡ
Πρόγραμμα λογισμικού CAMPROX για προγραμματισμό CNC
Σετ πληκτρολογίου και ποντικιού για προγραμματισμό
Φράχτη ασφαλείας γύρω από το μηχάνημα
8 x πνευματικούς σφικτήρες προφίλ
2 πνευματικά στηρίγματα
Δίσκος ρινισμάτων στο πλαίσιο του μηχανήματος
Πρόγραμμα λογισμικού CAMPROX για προγραμματισμό CNC
Σετ πληκτρολογίου και ποντικιού για προγραμματισμό
Φράχτη ασφαλείας γύρω από το μηχάνημα
8 x πνευματικούς σφικτήρες προφίλ
2 πνευματικά στηρίγματα
Δίσκος ρινισμάτων στο πλαίσιο του μηχανήματος
ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ
Σετ εργαλείων κοπής, βάση εργαλείων και πένσα
Πρόγραμμα λογισμικού CAD-EXTRACT για εργασία σε αρχεία IGES
Αυτόματη συσκευή μέτρησης μήκους εργαλείου
Μεταφορική ταινία για αφαίρεση τσιπ
Ειδικό κιτ κοπτικών
Σετ εργαλείων κοπής, βάση εργαλείων και πένσα
Πρόγραμμα λογισμικού CAD-EXTRACT για εργασία σε αρχεία IGES
Αυτόματη συσκευή μέτρησης μήκους εργαλείου
Μεταφορική ταινία για αφαίρεση τσιπ
Ειδικό κιτ κοπτικών
Ειδικοί αριθμοί αναφοράς
